AARONIA V6实时频谱仪RF SP4T Switch IO模块
发布日期：2022-04-14
点击： 次 编辑：roip
AARONIA V6实时频谱分析仪RF SP4T Switch IO是一个双向开关，开关基于硅基材料，可通过USB控制，提供4个RF射频输入接口（SMA母）和一个RF射频输出接口（SMA母）。AARONIA V6实时频谱分析仪RF SP4T Switch IO频率范围为1MHz至6GHz，插入损耗典型值为1-2dB（取决于频率）以及高达54dBm（典型值）的三阶交调（Third-order Intercept Point,IP3），使其成为RF射频开关测试的理想选择。

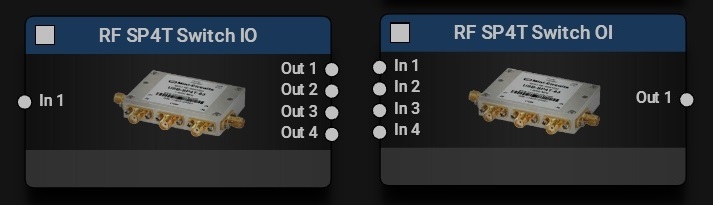

AARONIA V6实时频谱分析仪RF SP4T Switch IO可以单独使用，也可以在安诺尼的软件”Mission”中使用。该模块提供了一个IO调换（设备连接模式）选件，可将该模块转换为4-in-1-out或4-out-1-in版本。
左侧输入：
-输入1（RF 射频输入1）
-输入2（RF 射频输入2）
-输入3（RF 射频输入3）
-输入4（RF 射频输入4）
右侧输出：
-输出1（RF 射频输出）
AARONIA V6实时频谱分析仪RF SP4T Switch IO模块设置界面（未显示所有设置）：
---------------------------------------------------------------------------------------------------------------------
NEW:
根据不同的用例，有不同的方法来实现对AARONIA V6实时频谱分析仪RF SP4T Switch IO的控制：
1、对于来自自定义应用程序的远程控制，可以使用HTTP服务器作为远程接口。我们还使用HTTP服务器接口提供了一些C++示例。此解决方案非常灵活，因为我们可以控制RTSA Suite PRO实时频谱仪软件MISSION中的所有模块(block)，而不仅仅是RF-SP4T Switch IO。
2、我们可以使用Control Sequencer模块在inputs之间或通过另一个sequence定时切换。
3、我们还可以使用Script block控制RF-SP4T Switch IO，非常灵活。
4、switch 本身也可以通过在第三方应用程序中实现usb驱动程序来控制，随附的是接口文档。
AARONIA V6实时频谱分析仪RF SP4T Switch IO可以单独使用，也可以在安诺尼的软件”Mission”中使用。该模块提供了一个IO调换（设备连接模式）选件，可将该模块转换为4-in-1-out或4-out-1-in版本。
左侧输入：
-输入1（RF 射频输入1）
-输入2（RF 射频输入2）
-输入3（RF 射频输入3）
-输入4（RF 射频输入4）
右侧输出：
-输出1（RF 射频输出）
AARONIA V6实时频谱分析仪RF SP4T Switch IO模块设置界面（未显示所有设置）：
NEW:
根据不同的用例，有不同的方法来实现对AARONIA V6实时频谱分析仪RF SP4T Switch IO的控制：
1、对于来自自定义应用程序的远程控制，可以使用HTTP服务器作为远程接口。我们还使用HTTP服务器接口提供了一些C++示例。此解决方案非常灵活，因为我们可以控制RTSA Suite PRO实时频谱仪软件MISSION中的所有模块(block)，而不仅仅是RF-SP4T Switch IO。
2、我们可以使用Control Sequencer模块在inputs之间或通过另一个sequence定时切换。
3、我们还可以使用Script block控制RF-SP4T Switch IO，非常灵活。
4、switch 本身也可以通过在第三方应用程序中实现usb驱动程序来控制，随附的是接口文档。
